MIL-STD-1553B




1553B 系列适配卡适用于机载设备的通信,以及实验室和外场的测试和监控。



技术指标

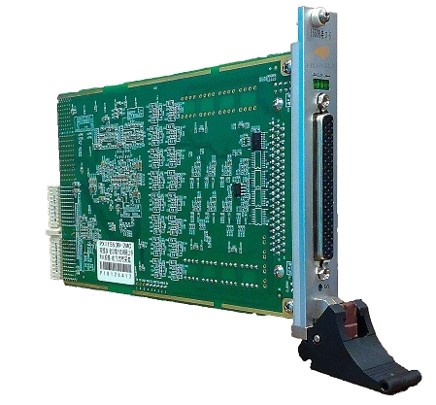

1553B 页面插入1.jpg

        ◆ 板载 128MB DDR3 缓存

        ◆ 支持协议错误注入和检测

        ◆ 支持软件和外部信号触发

        ◆ 总线数据传输状态指示灯

        ◆ 支持第一通道的总线信号采集

        ◆ 符合 MIL-STD-1553B、GJB289A 协议

        ◆ 提供 4 路双向离散 IO 和 1 路差分离散 IO

        ◆ 提供 1、2 或 4 个独立的双冗余 1553B 通道

        ◆ 支持 IRIG-B DC 输入输出和IRIG-B AC 输入

        ◆ 支持单功能(BC、RT 或 BM)或全功能(BC/31RT/BM)




总线控制器(BC)功能


        ◆ 支持实时的条件跳转

        ◆ 支持多个数据缓存区

        ◆ 支持消息数据的连续性保护

        ◆ 支持消息的重试和自动总线切换

        ◆ 支持子帧周期模式和消息周期模式

        ◆ 优化发送矢量字的消息调度,支持硬件自动调度



远程终端(RT)功能

1553B -页面插入2.jpg


        ◆ 支持 RT 监控功能

        ◆ 支持多个数据缓存区

        ◆ 支持消息数据的连续性保护

        ◆ 支持响应时间和状态字可编程

        ◆ 优化发送矢量字的标志位操作,支持硬件自动清除



总线监视器(BM)功能


        ◆ 支持过滤和触发功能

        ◆ 全部 1553B 总线消息的监控和错误检测






软件支持


        与软件配合使用,可实现 1553B 总线数据的实时分析和总线仿真。支持 Windows XP、Windows 7(32bits 和 64bits)、Linux(32bits 和 64bits)、VxWorks (5.5.1、6.8、6.9)、RTX、QNX、LabVIEW RT 操作系统;提供使用 ANSI C、LabVIEW 编写的例程。
